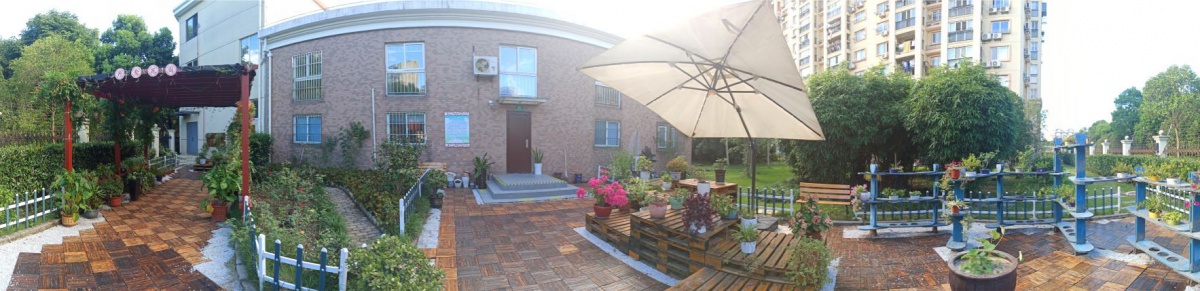

全景圖

項目背景

上海浦東新區高行鎮南新居委會委托“DAVIA惟意國際設計”在社區居委會后院設計一座“社區療愈花園”，政府實施社區微更新項目，可以改善社區生活品質，增強社區居民的認同感。設計將社區閑置空間進行更新，以“共享花園”和“社區微課堂”為切入點，為社區注入新的活力。
項目的基地位于社區的街道辦公室后側，周邊有相對豐富的綠植作為圍護，地面為普通的粗糙水泥硬地，并且不是很平整。基地本身的形狀是不規則的，呈一條折線型，如何在“異形”的空間中進行合理分區、布置功能也是該項目需要解決的問題之一。

總平圖

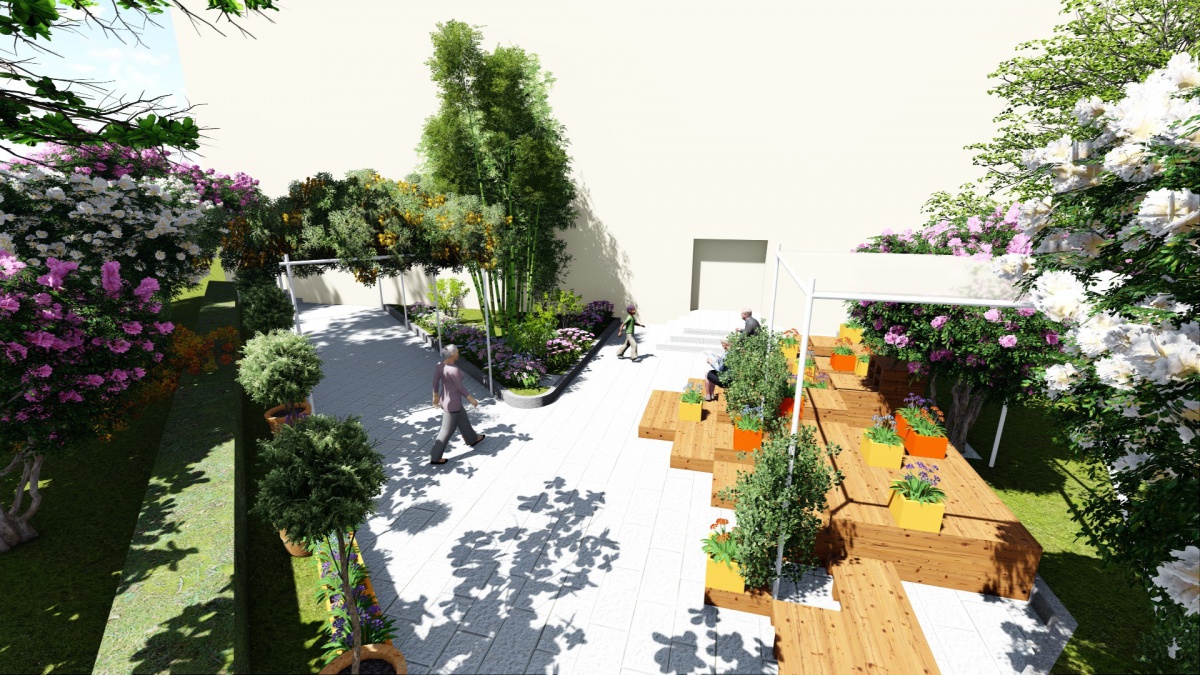

鳥瞰圖

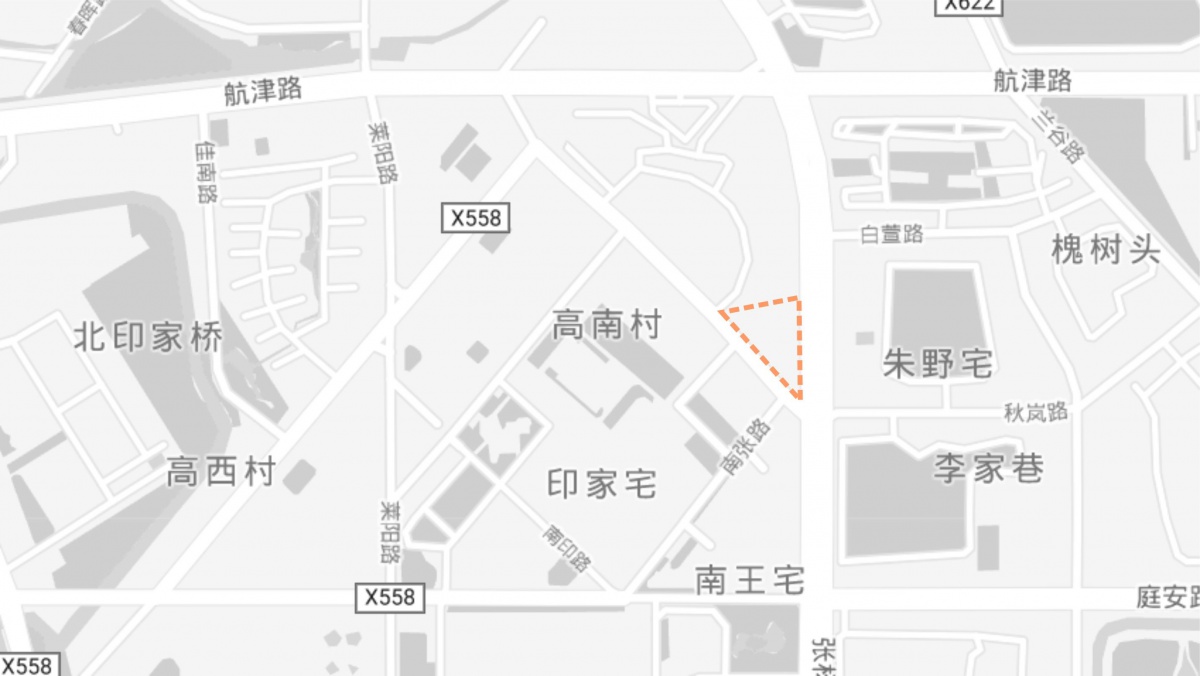

區位圖

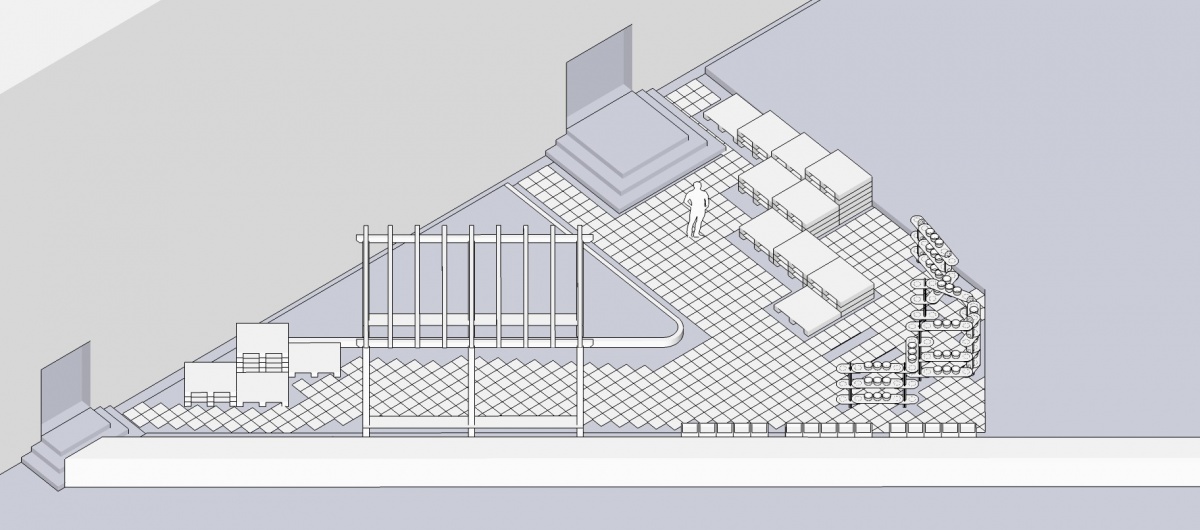

軸測圖

設計說明

設計方案以“微山水”為設計概念，對場地進行重新規劃和設計。將整個場地劃分為三個區域，分別為：山谷、巒山、花廊，通過將溪流和棧道抽象化的方法把三片獨立的區域進行串聯。三片區域彼此功能獨立，視線上卻又相互滲透，以此形成一套完整的“生態景觀系統”。
山谷部分以工業成品“木托架”為原型，經過特殊處理和改造，以適應特殊的場地環境。錯落起伏的“木托架”平臺形成一種“模塊化”的地形，給與社區居民多種的使用可能性。MOFA+“山巒”構架成為了一個天然的屏風，同時也是社區共享花園的重要組成?！吧綆n”花架使用進口實木多層板，可以根據場地的需要變化多種類型，形成豐富的空間模式，以滿足不同環境的需求。居民將自己的花盆放置在此，分類擺放，并以此形成社區的共治?！靶蓓ɡ取笔窃擁椖康牡谌糠?，以木構架形成視覺通廊，構建新的休憩場所。
設計對地面進行了顛覆性改造，首先把原本粗糙凹凸的水泥地面進行了平整，其次對表面的鋪地進行重新設計，以此串聯起三個區域。用白色鵝卵石模擬溪流，防腐木地板去模擬溪流中的疊石，最后以“小山”的疊石作為視線的收尾。
MOFA+“山巒”構架首先使用參數化設計（Parametric design)進行模型優化，再通過在現場組裝預制模塊（Prefabrication）的形式實現。100余塊多層板由工廠使用CNC數控機床進行切割和加工，再運輸?shù)浆F(xiàn)場進行組裝，根據實際環境的情況去創造空間。社區的居民可以在這里放置花盆，根據需要形成新的空間組合方式。通過這個更新設計方案，將人、環境和日常生活聯系起來。
項目建成之后，社區的居民可以選擇認領花園里現有的植物，也可以把家里的綠植放在共享花園里。每個花盆配有智能鎖，方便個人進行管理和使用。項目建成之后將引入植物種植和相關的社區課程，使場地充分利用。社區微更新中設計的“模塊化”地形、MOFA+“山巒”構架等元素同樣可以運用到更多的“微更新”項目中去，以此給更多的社區引入豐富多元的公共生活。

設計草圖

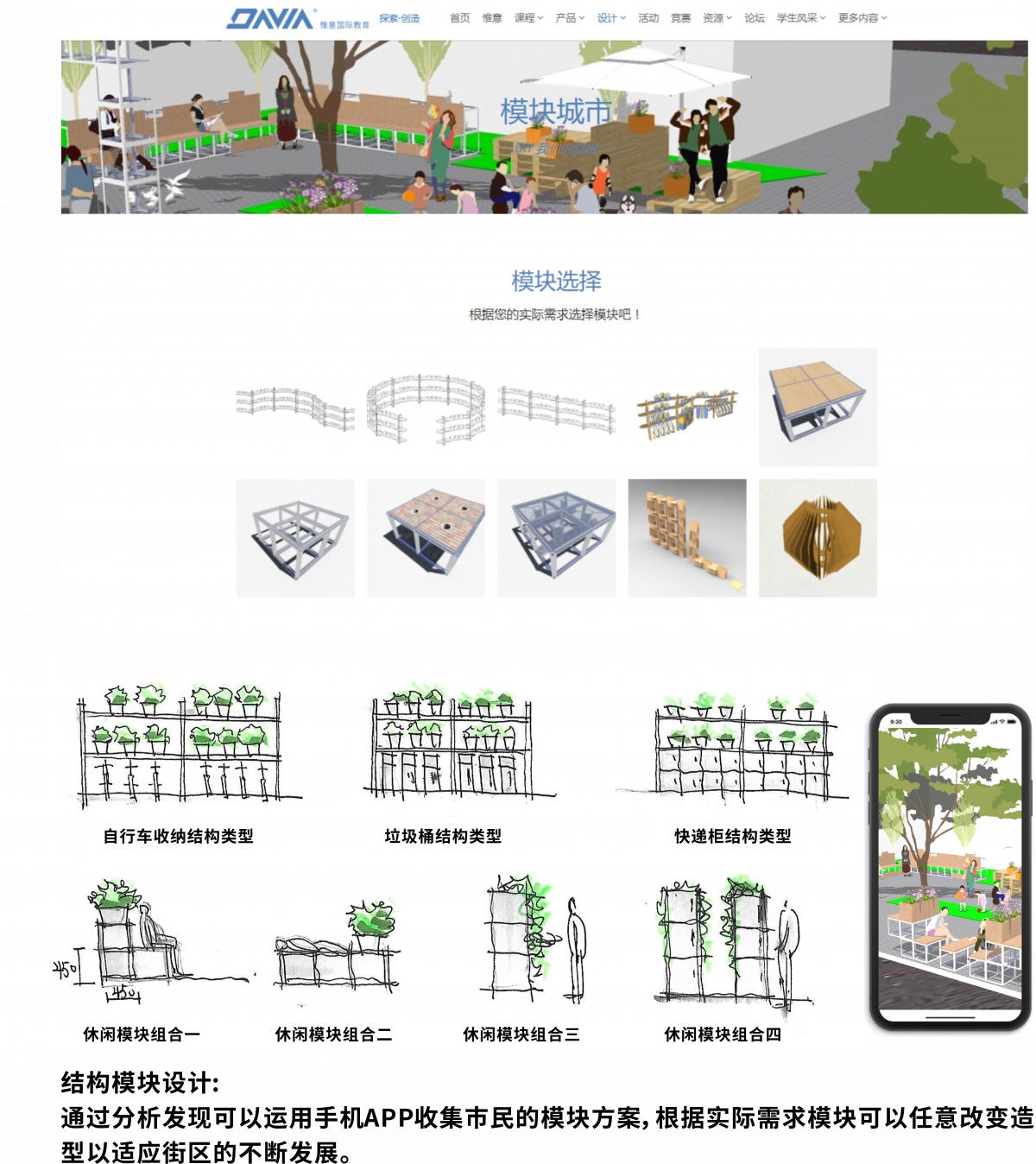

模塊化景觀設計

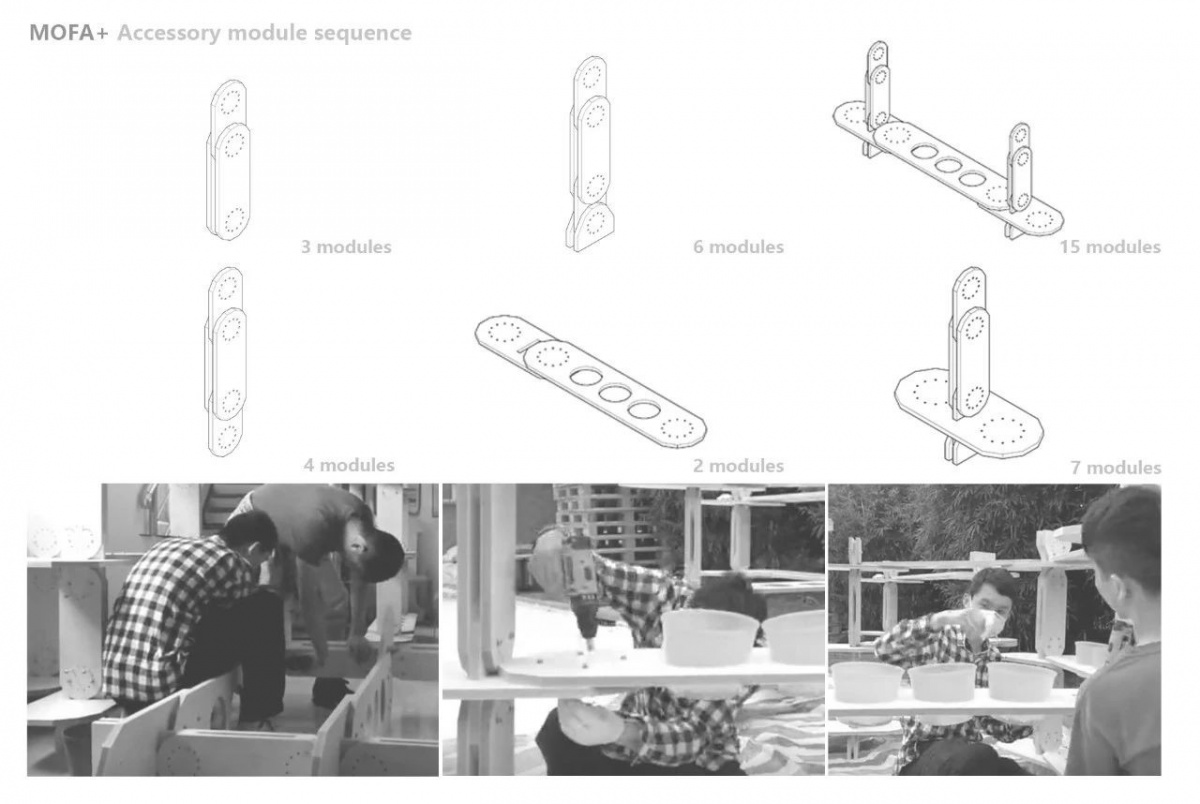

景觀花架模塊

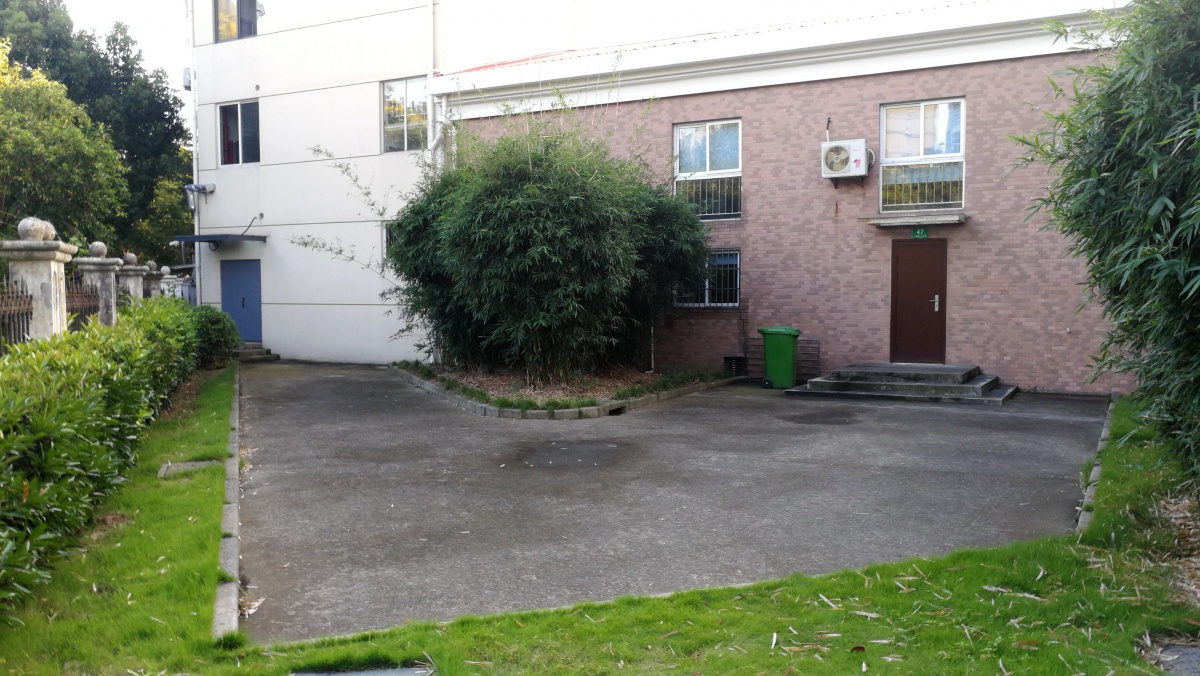

設計前現場照片

主要技術創新點

1通過參數化設計的模塊化景觀家具

2.通過APP開啟的帶鎖的智能景觀花盆

3.可以根據不同空間進行變換的拼裝木地板

4.智能植物養殖系統模塊（適合居民學習植物養殖使用）

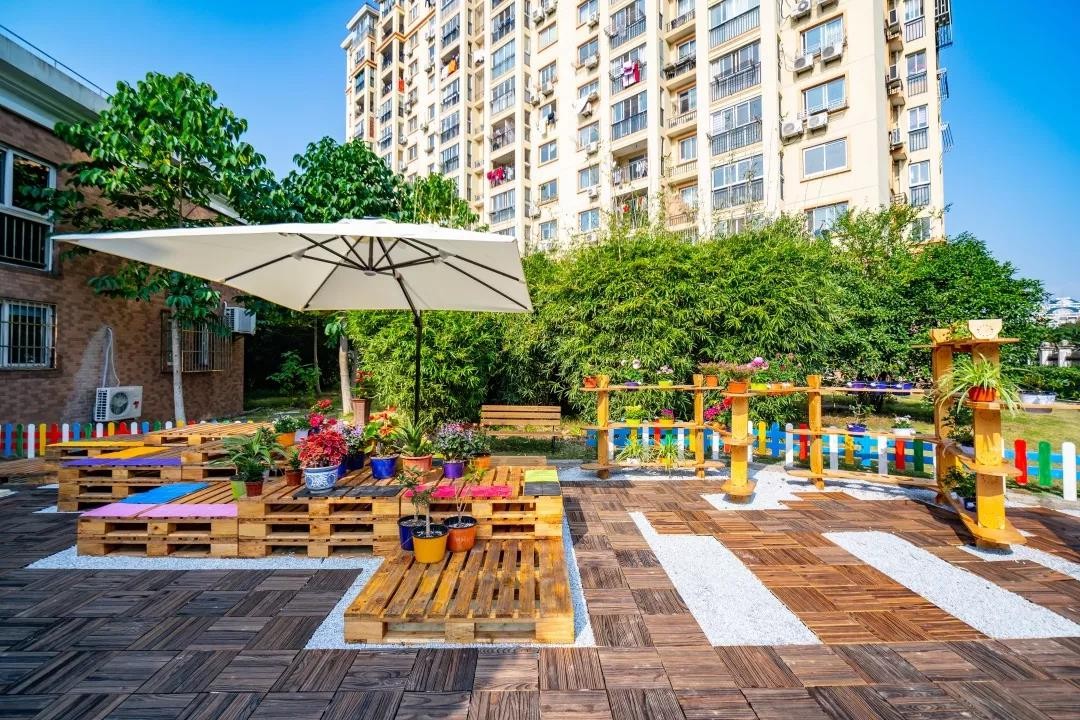

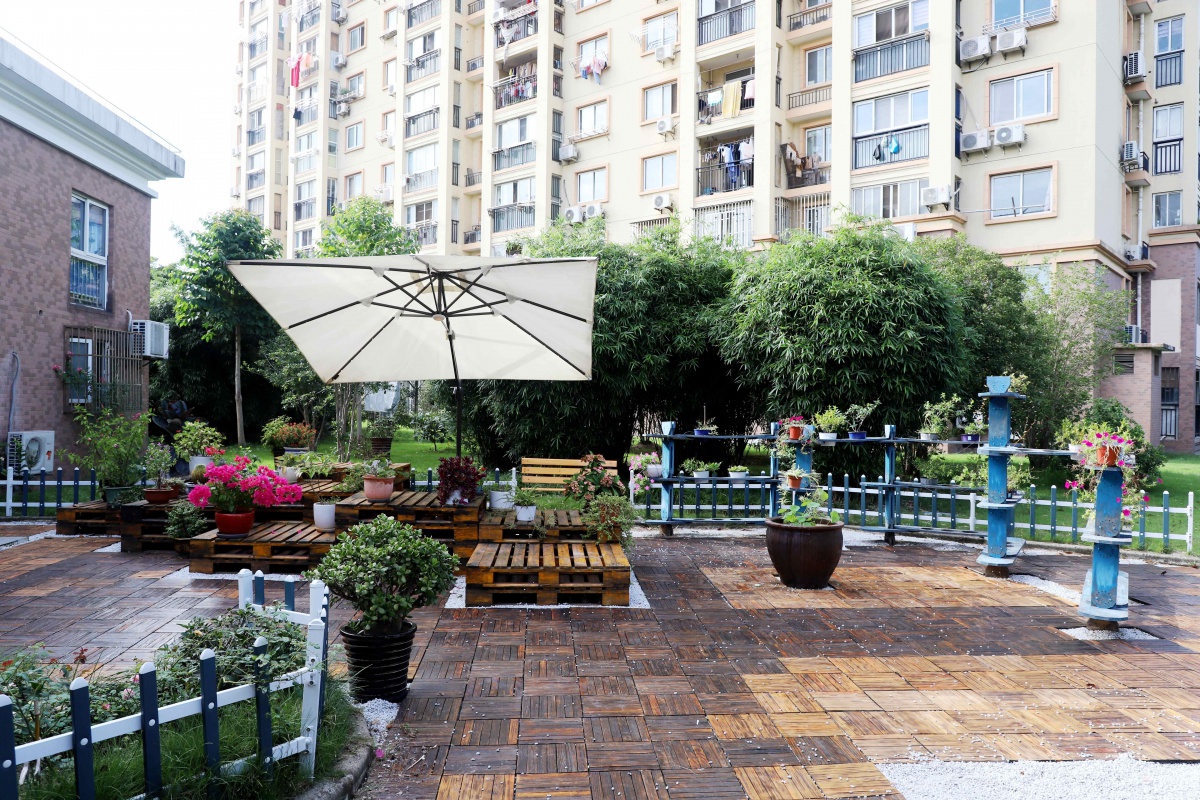

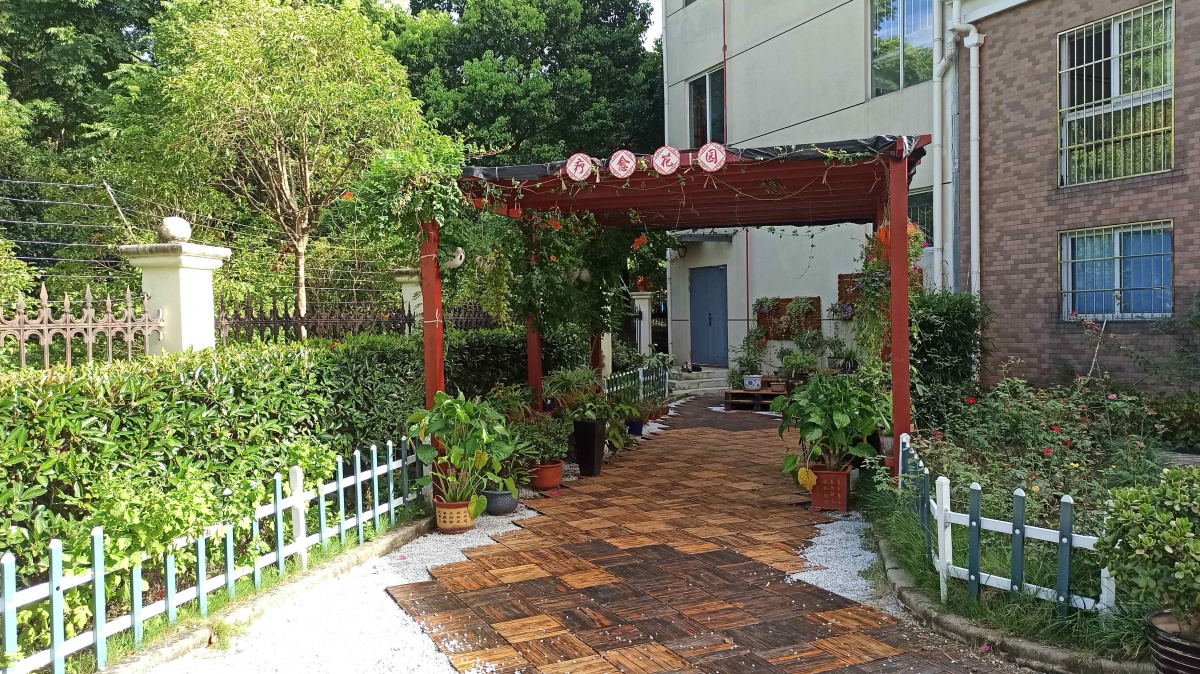

現場照片

現場照片

新材料應用

防水多層板

組裝花架

碳化木

景觀鵝卵石

水性環保涂料

智能植物養殖系統模塊

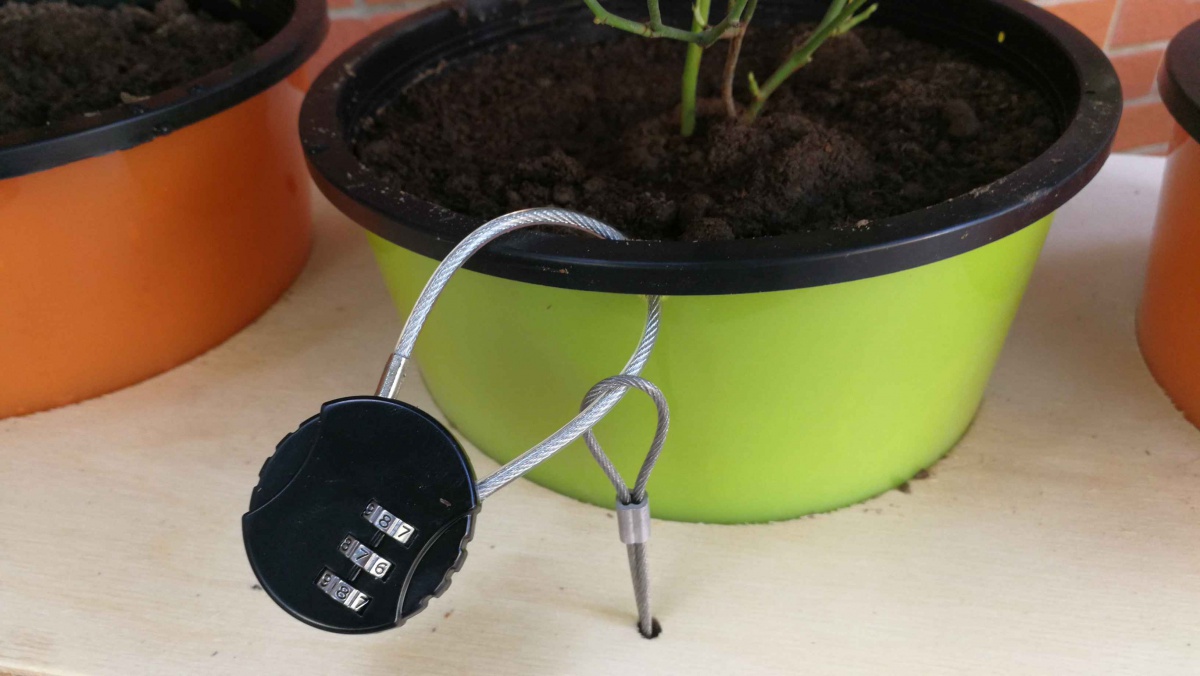

共享花盆

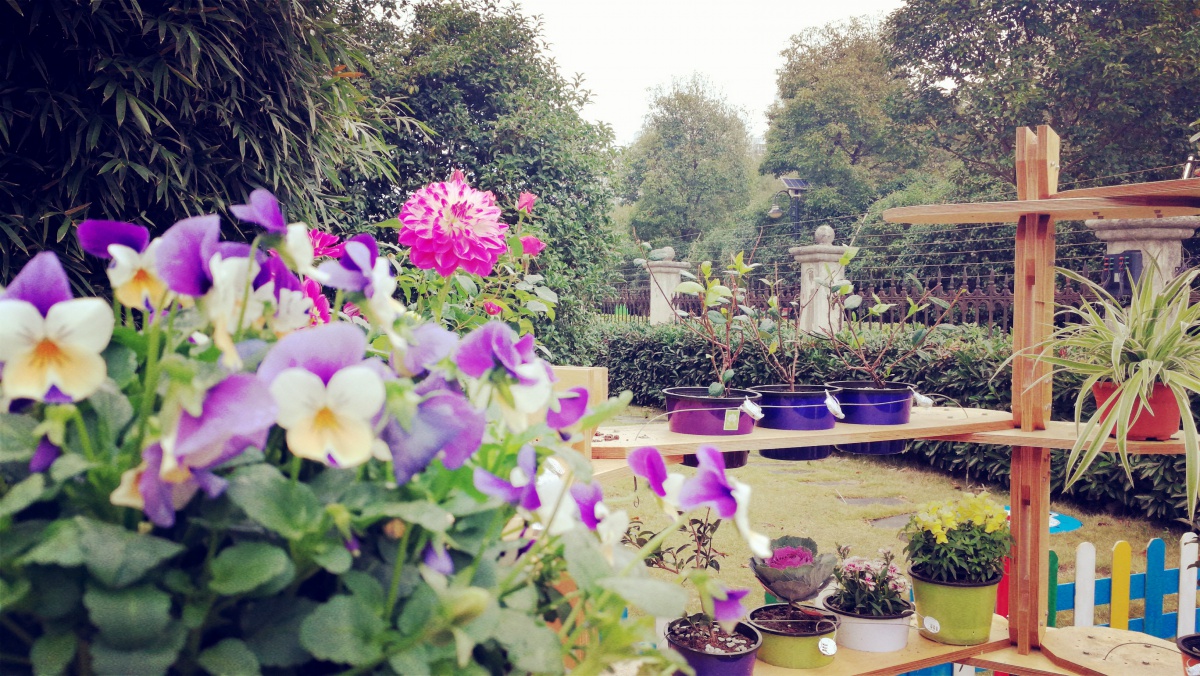

花架細節展示

設計感悟

我們研發了一種創新的社區微更新解決方案，

該方案采用了自主研發的景觀“模塊”家具系統，

居民可以根據實際的生活需要進行景觀的調整和擴充，

并且通過網頁參與社區更新設計。

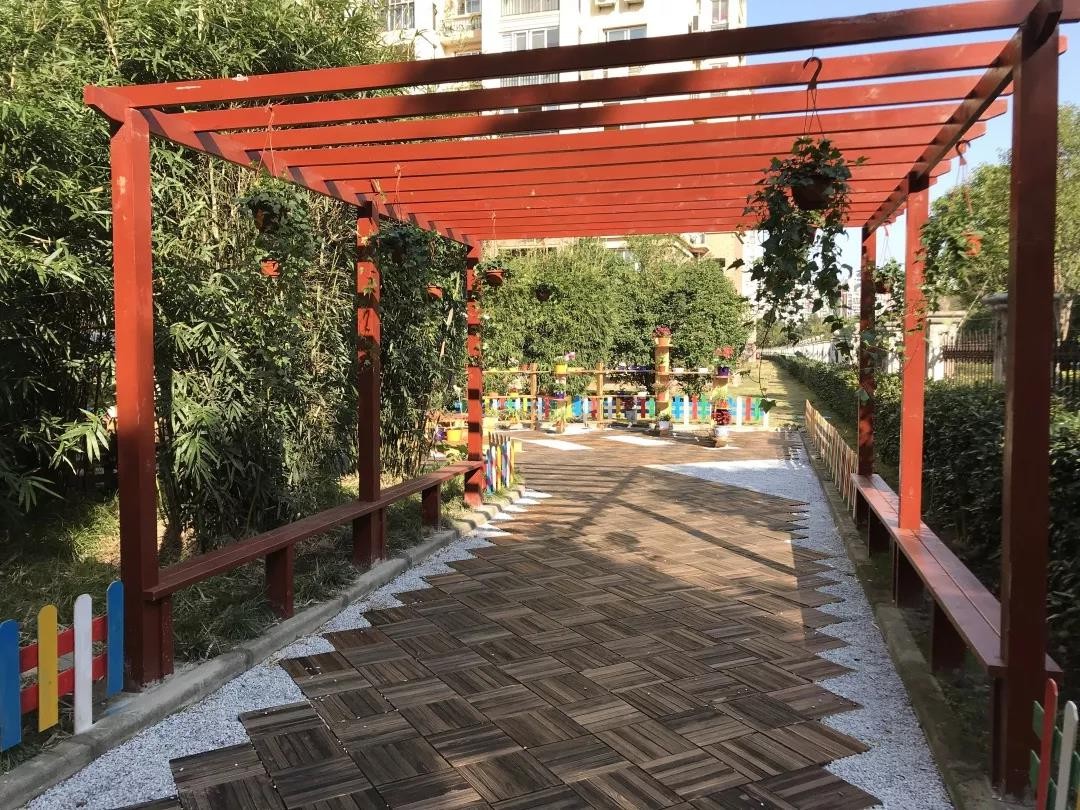

組合花廊

組合家具

項目經濟技術指標

【項目名稱】：社區“微山水”共享花園

【項目地點】：上海浦東新區

【建成時間】：2018年11月

【設計團隊】：徐鈺彬 呂翰林 屈曉軍 石鴻

【施工團隊】：曹雷 王棟營

【建設材料】：防水多層板、組裝花架、碳化木、景觀鵝卵石、涂料

【項目面積】：120平方米

【工程造價】：5萬元
